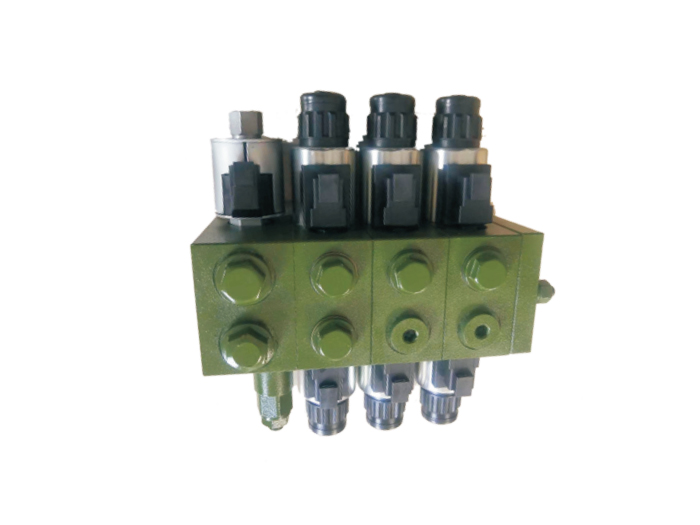

Kriteria dan tindakan pencegahan kualitas katup multi-arah elektromagnetik

Kualitas katup multi-arah elektromagnetik secara langsung menentukan keandalan, kecepatan respons, dan masa pakai sistem hidrolik. Penilaian kualitasnya memerlukan pertimbangan komprehensif dari berbagai dimensi, termasuk bahan dan proses manufaktur, indikator kinerja, daya tahan, stabilitas, dan kompatibilitas. Berikut ini adalah kriteria dan tindakan pencegahan evaluasi kualitas utama:

I. Indikator Kualitas Inti

1. Bahan dan Proses Pembuatan

Bahan Tubuh Katup:

Katup multi-arah menggunakan besi ulet (QT500-7) atau paduan aluminium (aerospace grade 6061-T6), menawarkan kekuatan tinggi dan ketahanan terhadap deformasi.

Bahan inti katup memerlukan pengerasan pendinginan frekuensi tinggi (misalnya, perlakuan karburasi 20CrMnTi), dengan kekerasan permukaan ≥ HRC60 dan ketahanan aus yang sangat baik.

Teknologi Penyegelan:

Segel dinamis (misalnya inti katup) biasanya menggunakan kombinasi polytetrafluoroethylene (PTFE) dan cincin penyangga logam. Segel statis sebaiknya menggunakan fluororubber (FKM), tahan terhadap suhu tinggi (-20℃~200℃) dan korosi kimia.

2. Parameter Kinerja

Peringkat Tekanan:

Katup kelas industri biasanya memiliki tingkat tekanan 21~35MPa, sedangkan katup untuk mesin konstruksi memerlukan hingga 42MPa (misalnya, katup multi-arah ekskavator).

Tekanan ledakan harus ≥ 1,5 kali tekanan terukur.

Pencocokan Aliran:

Pemilihan diameter katup harus memenuhi laju aliran sistem (misalnya, katup DN10 setara dengan 50L/mnt), penurunan tekanan ≤ 0,3MPa@laju aliran terukur.

Waktu Respons:

Waktu peralihan katup solenoid ≤ 0,1 detik (katup frekuensi tinggi bisa mencapai 0,02 detik), respons langkah katup proporsional ≤ 50 ms.

3. Pengujian Daya Tahan

Siklus Hidup:

Siklus perpindahan katup ≥ 1 juta siklus (standar uji ISO 6403), tidak ada kebocoran atau penurunan kinerja.

Resistensi Kontaminasi:

Jarak bebas inti katup ≤ 5μm, mampu beroperasi dalam jangka panjang pada oli NAS 1638 Kelas 9 (katup biasa memerlukan Kelas 10).

II. Metode Verifikasi Kualitas Utama

1. Barang Inspeksi Pabrik

Tes Penyegelan:

1,5 kali tekanan terukur selama 5 menit, kebocoran ≤ 0,1mL/menit (ISO 4406).

**Membalikkan Keandalan:**

Menguji 5000 siklus pembalikan masing-masing pada 85℃ dan -40℃ tanpa gangguan.

**Uji Kejutan Beban:**

Kejutan tekanan sesaat yang disimulasikan (misalnya, tekanan terukur 110%) menunjukkan tidak ada retakan atau deformasi pada badan katup.

**2. Sertifikasi Pihak Ketiga:**

**Standar Industri:**

ISO 4400 (Sensitivitas Kontaminasi Katup Hidraulik), DIN 24340 (Pengujian Kinerja).

**Sertifikasi Keselamatan:**

CE (UE), GOST (Rusia), GB/T 7935 (Tiongkok).

AKU AKU AKU. Perbandingan Kualitas Katup pada Kelas Berbeda

**Indikator:** Katup Kelas Bawah | Katup Kelas Menengah

**Bahan Badan Katup:** Besi Cor HT250 Biasa | QT500-7 Besi Ulet | Lapisan Keramik Paduan Aluminium

**Akurasi Inti Katup:** Jarak Bebas Radial 8~10μm | 5~8μm | ≤3μm (Pemolesan Cermin)

**Waktu Respons:** 0,15~0,3 detik | 0,08~0,15dtk | ≤0,05 detik (Dengan Umpan Balik Posisi)

**Masa Hidup:** 300.000~500.000 siklus | 800.000~1.000.000 siklus | Lebih dari 2.000.000 siklus

**Referensi Harga:** ¥500~2000 | ¥2000~8000 | ¥10.000~50.000

IV. Masalah Kualitas Umum dan Tindakan Mitigasinya

**Penempelan Inti Katup:**

**Penyebab:** Kontaminasi oli (partikel > 10μm), gerinda rakitan tidak hilang.

**Solusi:** Membilas sistem sebelum instalasi; memilih katup dengan filter bawaan.

Kelelahan kumparan elektromagnetik

Penyebab: Voltase tidak stabil, panas berlebih karena pemberian energi terus menerus (duty cycle > 60%, diperlukan jenis energi terus menerus).

Solusi: Pasang pengatur tegangan, pilih koil **isolasi kelas H (180℃)**.

Kebocoran internal melebihi standar

Penyebab: Keausan inti katup atau penuaan seal.

Solusi: Periksa kebersihan oli secara rutin, ganti dengan inti katup yang tahan aus (misalnya yang berlapis krom keras).

V. Rekomendasi Pembelian

Kondisi pengoperasian yang cocok:

Untuk mesin konstruksi, pilih katup yang tahan getaran (misalnya dengan baut anti kendor); untuk peralatan metalurgi, pilih katup tahan suhu tinggi.

Merek dan layanan:

Prioritaskan pemasok yang menyediakan kurva kinerja dan laporan analisis kegagalan.

Pertukaran biaya:

Untuk skenario operasi berkelanjutan jangka panjang (misalnya, jalur produksi), direkomendasikan katup yang unggul; untuk penggunaan intermiten, katup kelas menengah dapat diterima.

Tip: Untuk sistem kritis, mintalah pabrikan untuk menyediakan data MTBF (Mean Time Between Failures) (biasanya katup > 100.000 jam). Jika anggaran terbatas, setidaknya pastikan bahwa inti katup utama dan katup pilot solenoid adalah suku cadang bermerek, dan katup bantu lainnya dapat diturunkan versinya.
