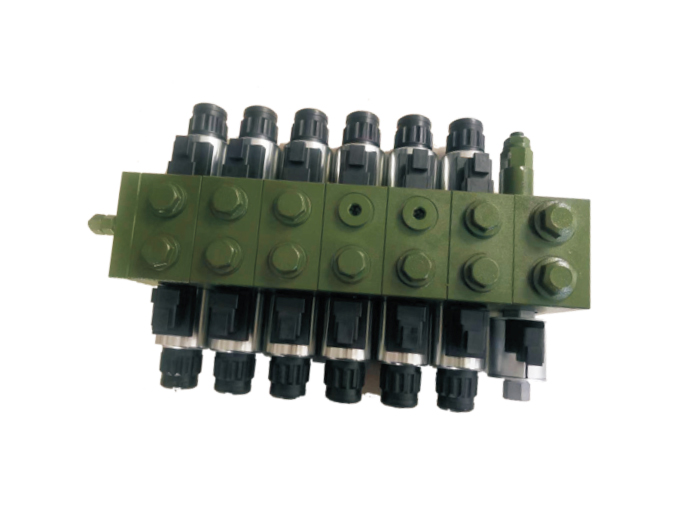

Apa persyaratan material untuk katup multi-arah elektromagnetik?

Pemilihan material untuk katup multi-arah elektromagnetik secara langsung mempengaruhi ketahanan tekanan, ketahanan aus, ketahanan korosi, dan masa pakai. Hal ini memerlukan pertimbangan komprehensif terhadap faktor-faktor seperti tekanan pengoperasian, karakteristik media, dan kondisi lingkungan.

Berikut ini adalah persyaratan pemilihan material utama dan solusi aplikasi umum:

I. Persyaratan Material Komponen Inti

1. Bahan Badan Katup

Jenis Bahan | Karakteristik | Skenario yang Berlaku

Besi Cor Ulet (QT500-7) | Kekuatan tinggi (kekuatan tarik ≥500MPa), peredam getaran yang baik, biaya rendah | Sistem tekanan sedang dan rendah (≤35MPa), mesin teknik

Baja Tempa (42CrMo) | Kekuatan ultra-tinggi (kekuatan tarik ≥1000MPa), tahan lelah, diberi perlakuan panas dan temper | Sistem tekanan tinggi (42MPa), peralatan metalurgi

Paduan Aluminium (6061-T6) | Ringan (densitas 2,7g/cm³), tahan korosi, namun tahan tekanan lebih rendah (≤21MPa) | Penerbangan, peralatan bergerak

Baja Tahan Karat (316L) | Tahan terhadap korosi asam dan alkali/air laut, namun biayanya tinggi | Industri kimia, anjungan lepas pantai

Perlakuan Khusus:

Finishing dinding bagian dalam: Ra≤0.4μm, mengurangi hambatan aliran.

Penguatan lapisan: Rongga badan katup dilapisi dengan lapisan WC-Co (kekerasan HV1200), tahan terhadap erosi partikel.

2. Inti dan Selongsong Katup

Kombinasi Bahan | Keuntungan | Parameter Teknis

Pelapisan Krom Keras Karburasi dan Quenched 20CrMnTi | Kekerasan Permukaan HRC60-62, Ketahanan Aus | Ketebalan Pelapisan ≥0,03mm, Umur ≥1 juta siklus

Lapisan PTFE Baja Tahan Karat (440C) | Tahan Korosi dan Koefisien Gesekan Rendah (μ≤0.05) | Cocok untuk media air-glikol

Keramik (Al₂O₃/ZrO₂) | Tahan Ultra-aus, Anti-adhesi, namun Rapuh | Digunakan untuk kondisi kerja ekstrim bertekanan tinggi (≥60MPa).

Kesesuaian Presisi:

Inti Katup dan Kontrol Celah Lubang Katup:

Katup Biasa: 0,01~0,03mm

Katup Presisi Tinggi: ≤0,005mm (Membutuhkan perakitan yang dikontrol suhu)

3. Segel

Bahan | Kisaran Suhu | Resistensi Media | Umur

Karet Nitril (NBR) | -30℃~100℃ Minyak mineral, emulsi air-minyak: 500.000 siklus

Fluororubber (FKM): -20℃~200℃, asam dan basa, minyak ester sintetik: 1 juta siklus

Poliuretan (PU): -40℃~80℃, ketahanan aus yang tinggi, tetapi tidak tahan hidrolisis: 300.000 siklus

Kerangka logam PTFE: -100℃~260℃, semua oli hidrolik, media sangat korosif: 2 juta siklus

II. Strategi Pemilihan Material Berdasarkan Kondisi Kerja

1. Kondisi Kerja Bertekanan Tinggi dan Tugas Berat (misalnya mesin bor terowongan)

Badan Katup: Baja tempa 42CrMo (dipadamkan dan ditempa HB280-320)

Inti Katup: paduan Stellite berlapis laser 20CrMnTi yang dikarburasi dan dipadamkan

Segel: segel komposit FKM PTFE

2. 3. Lingkungan Korosif (misalnya Peralatan Kimia)

Badan Katup: Baja Tahan Karat 316L (Pasivasi)

Inti Katup: Baja Tahan Karat yang Dikeraskan dengan Curah Hujan 17-4PH

Penyegelan: Struktur Enkapsulasi Penuh PTFE

4. Lingkungan Bersuhu Rendah (misalnya, Mesin Tanah)

Badan Katup: QT400-18L (Besi Ulet Suhu Rendah, -60℃ Energi Benturan ≥12J)

Penyegelan: Karet Silikon (MVQ) atau Karet Nitril Butadiena Terhidrogenasi (HNBR)

5. Peralatan Makanan/Farmasi

Badan Katup: Baja Tahan Karat 304 (Ra≤0,2μm yang Dipoles dengan Elektro)

Penyegelan: Karet EPDM Bersertifikat FDA

AKU AKU AKU. Penerapan Bahan Fungsional Khusus

Persyaratan Antistatis:

Inti katup dengan tambahan serat karbon (resistivitas volume ≤10⁶Ω·cm) untuk mencegah percikan api menyulut debu.

Desain Pengurangan Berat Badan:

Badan katup paduan titanium (TC4), dengan kekuatan yang sama dengan baja tetapi 40% lebih ringan.

Umur sangat panjang:

Inti katup menggunakan lapisan karbon seperti berlian (DLC), dengan koefisien gesekan <0,02.

IV. Kegagalan dan Penanggulangan Material yang Umum

Modus Kegagalan | Penyebab | Solusi

Penilaian inti katup | Partikel keras masuk ke dalam celah | Ganti dengan filter online selongsong katup berlapis WC-Co

Segel bengkak | Ketidakcocokan minyak dan material | Ganti dengan bahan FKM atau PTFE

Badan katup retak | Cacat pengecoran atau guncangan tekanan | Gunakan desain optimasi tegangan elemen hingga badan katup baja tempa

V. Tren Material Masa Depan

Bahan cerdas: Bentuk inti katup paduan memori, pengaturan aliran adaptif suhu.

Bahan nanokomposit: Badan katup yang diperkuat Graphene, kekuatan meningkat sebesar 50%.

Pencetakan 3D: Bahan gradien struktur yang dioptimalkan topologi (misalnya, saluran pendingin komposit tembaga-baja).

Rekomendasi pemilihan: Diperlukan evaluasi komprehensif, dengan mempertimbangkan faktor-faktor seperti biaya (bahan menyumbang 30%~50% dari total biaya badan katup), kondisi pengoperasian, dan siklus perawatan. Prioritaskan opsi material yang bersertifikat ISO 4400/DIN 24340.
