Katup Kontrol Arah Mana yang Anda Butuhkan?

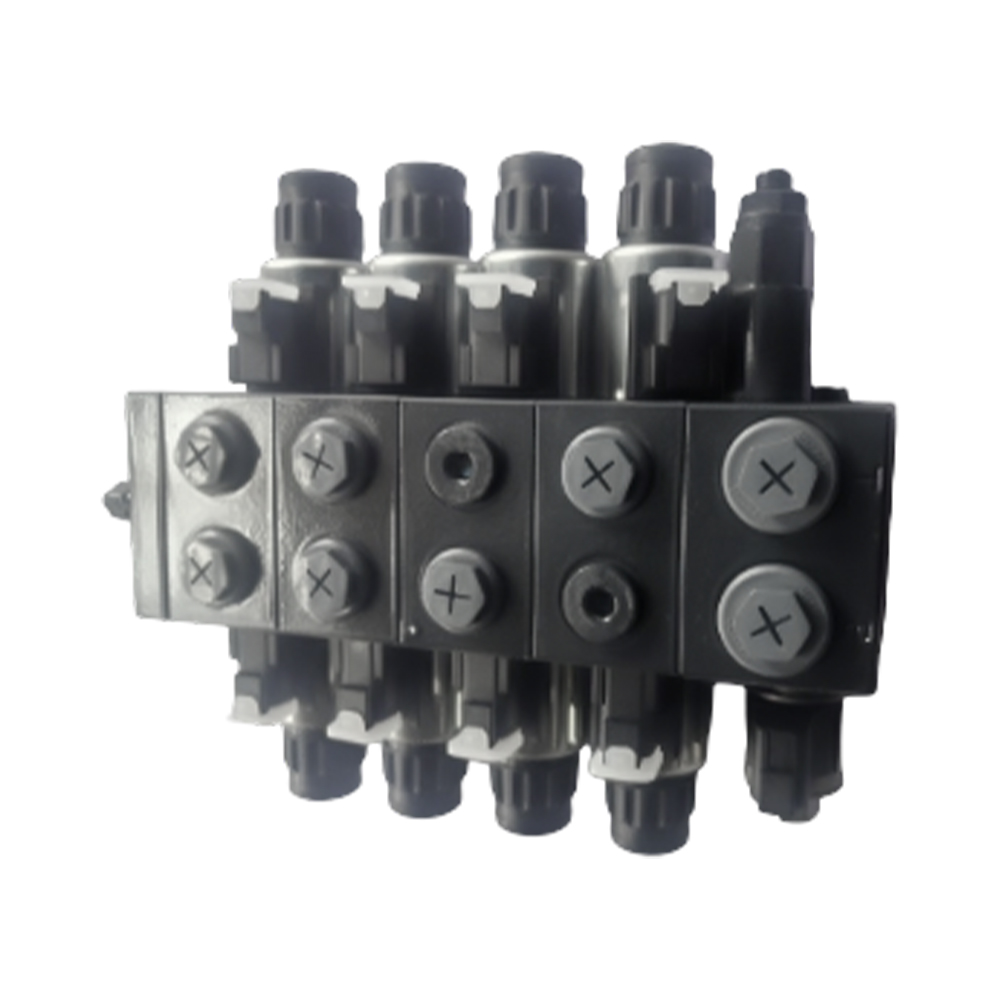

Katup kontrol arah mengelola jalur aliran fluida dalam sistem hidrolik dan pneumatik, menentukan arah dan posisi aktuator. Panduan ini membahas konfigurasi port, metode aktuasi, dan karakteristik kinerja untuk aplikasi mesin industri dan peralatan bergerak.

SEBUAHpa Itu Katup Kontrol Arah dan Bagaimana Mengarahkan Aliran Cairan?

Katup kontrol arah berisi spool geser atau elemen si kecil yang menghubungkan atau mengisolasi port fluida berdasarkan posisinya. Katup mengarahkan fluida bertekanan ke satu sisi aktuator sambil mengeluarkan fluida dari sisi yang berlawanan, sehingga menciptakan gerakan terkontrol.

Parameter fungsional utama meliputi:

• Jumlah pelabuhan (cara) yang menentukan titik masuk dan keluar fluida
• Jumlah posisi yang menentukan status operasi terpisah
• Konfigurasi tengah mengendalikan aliran ketika katup kembali ke netral

Anhui Zhongjia Hydraulic Technology Co., Ltd. beroperasi sebagai produsen katup kontrol arah hidrolik profesional di Cina, didirikan pada tahun 2020. Perusahaan ini mengintegrasikan desain produk, penelitian dan pengembangan, produksi, dan penjualan sistem hidrolik dan sistem pengereman untuk mobil dan mesin pertanian. Organisasi ini menjalankan operasi penuh dari perusahaan dengan pengalaman industri selama hampir 20 tahun, memastikan kesinambungan dalam pengembangan teknis, kemampuan manufaktur, dan layanan pelanggan.

Analisis Teknis Lima Konfigurasi Kritis

1. Kontrol Silinder Pneumatik: katup kontrol arah pneumatik 5/2 arah

Penunjukan 5/2 menunjukkan lima port koneksi dan dua posisi stabil. Lima port mencakup suplai tekanan, dua sambungan silinder, dan dua jalur pembuangan. Konfigurasi ini mengontrol silinder pneumatik kerja ganda yang memerlukan ekstensi dan retraksi bertekanan.

Penetapan fungsi pelabuhan:

• Port 1: Pasokan tekanan dari kompresor
• Port 2 dan 4: Batang silinder dan ujung tutupnya
• Port 3 dan 5: Pembuangan ke atmosfer atau peredam suara

Perbandingan metode aktuasi:

Itu katup kontrol arah pneumatik 5/2 arah mendominasi otomatisasi pabrik karena logika fungsional yang jelas dan kontrol silinder yang andal. Versi solenoid ganda sesuai dengan aplikasi yang memerlukan retensi posisi selama gangguan listrik.

2. Integrasi Modular Hidraulik : cetop katup pengatur arah hidraulik 3

CETOP 3 (Comité Européen des Transmision Oléohydrauliques et Pneumatiques) menetapkan antarmuka pemasangan standar yang sesuai dengan ISO 4401-03 dan NFPA D03. Pola ini memungkinkan penumpukan vertikal beberapa katup pada manifold umum.

Spesifikasi antarmuka meliputi:

• Permukaan pemasangan 92mm × 42mm dengan empat baut M5 atau 10-24
• Jarak port 26mm pusat-ke-pusat untuk koneksi P, T, A, B
• Nilai aliran maksimum 40 liter per menit pada penurunan tekanan 5 bar

Perbandingan gaya pemasangan:

A katup pengatur arah hidrolik cetop 3 konfigurasinya sesuai dengan mesin bergerak dan mesin press industri yang membutuhkan paket katup kompak. Antarmuka standar memungkinkan pengadaan dari banyak pemasok tanpa banyak desain ulang.

3. Spesifikasi Aktuasi Listrik: katup kontrol arah solenoid 24v dc

Aktuasi solenoid mengubah sinyal listrik menjadi gaya mekanis yang menggantikan spool katup. Dua puluh empat volt DC mewakili standar industri untuk keselamatan dan kompatibilitas dengan pengontrol logika yang dapat diprogram.

Ciri-ciri kelistrikan antara lain:

• Konsumsi daya tipikal 30-50 watt untuk kumparan standar
• Kelas insulasi H (180°C) atau F (155°C) untuk ketahanan termal
• Penutup minimum IP65 untuk lingkungan basah
• Jenis konektor: DIN 43650, Deutsch, atau kabel terbang

Perbandingan teknologi koil:

Itu katup kontrol arah solenoid 24v dc spesifikasi mendominasi aplikasi hidraulik bergerak karena kompatibilitas baterai dan batas voltase keselamatan. Kumparan berperforma tinggi membenarkan investasi untuk peralihan frekuensi tinggi atau pengoperasian di iklim dingin.

4. Pengabaian Manual dan Operasi Darurat: tuas katup kontrol arah manual dioperasikan

Katup yang dioperasikan dengan tuas memberikan kontrol mekanis langsung yang tidak bergantung pada sistem kelistrikan. Operator secara fisik menggeser spool melalui hubungan atau koneksi langsung, memastikan fungsionalitas selama pemadaman listrik atau pemeliharaan.

Pertimbangan desain ergonomis meliputi:

• Panjang pegangan memberikan keuntungan mekanis yang memadai (biasanya 100-200mm)
• Posisi penahan mempertahankan seleksi tanpa kekuatan menahan terus menerus
• Opsi pemusatan pegas mengembalikan katup ke netral saat dilepaskan

Perbandingan metode aktuasi:

Tuas katup pengatur arah manual dioperasikan konfigurasi berfungsi sebagai cadangan darurat dalam sistem kritis dan kontrol utama dalam mesin sederhana. Sambungan mekanis langsung menghilangkan mode gangguan listrik, sehingga memberikan keandalan dalam lingkungan elektromagnetik yang keras.

5. Kontrol Aliran Proporsional: katup kontrol arah proporsional tertutup tengah

Katup proporsional memodulasi laju aliran melalui kontrol posisi spool daripada perpindahan on-off yang sederhana. Konfigurasi tengah tertutup memblokir semua port pada posisi netral, menjaga tekanan sistem dan posisi aktuator.

Perbandingan konfigurasi pusat:

Itu katup kontrol arah proporsional tertutup tengah sesuai dengan sistem penentuan posisi yang dikontrol servo yang memerlukan profil kecepatan dan penahan posisi yang tepat. Desain pusat yang diblokir menghilangkan kebocoran lintas port yang menyebabkan penyimpangan silinder pada alternatif pusat terbuka.

Pertimbangan Desain Sistem Hidraulik

Peringkat Aliran dan Analisis Penurunan Tekanan

Ukuran katup memerlukan keseimbangan kapasitas aliran terhadap kehilangan energi:

• Nilai aliran biasanya ditentukan pada penurunan tekanan 5 bar
• Penurunan tekanan meningkat seiring dengan kuadrat laju aliran
• Ukuran yang terlalu besar mengurangi kehilangan tekanan namun meningkatkan biaya dan waktu respons

Kebocoran Internal dan Efisiensi Sistem

Jarak bebas spool-valve menciptakan kebocoran yang tidak terhindarkan dari port bertekanan tinggi ke port bertekanan rendah:

• Katup standar bocor 5-30 ml/menit per jalur pada tekanan terukur
• Desain spool putaran nol atau putaran negatif meminimalkan kebocoran namun meningkatkan biaya
• Kebocoran memanaskan cairan, sehingga memerlukan kapasitas pendinginan dalam sistem tertutup

Metode Aktuasi dan Pencocokan Aplikasi

Persyaratan Otomotif dan Mesin Pertanian

Peralatan bergerak memberikan batasan khusus pada pemilihan katup:

• Sistem pengereman memerlukan konfigurasi anti-gagal (digunakan pegas, pelepasan tekanan)
• Sistem kemudi memerlukan aktuasi dengan tenaga rendah dan kapasitas aliran tinggi
• Menerapkan permintaan posisi yang tepat selama transportasi

Teknologi Hidraulik Anhui Zhongjia menerapkan hampir 20 tahun pengalaman industri yang terakumulasi untuk memenuhi persyaratan khusus ini melalui desain sistem terintegrasi.

Protokol Instalasi dan Pemeliharaan

Persiapan Permukaan Manifold

Pemasangan katup yang tepat memerlukan pemesinan yang presisi:

• Kerataan permukaan dalam 0,01 mm di atas pola pemasangan
• Permukaan akhir Ra 0,8-1,6 mikrometer untuk penyegelan cincin-O
• Port counterbores bebas dari gerinda yang mencegah kerusakan segel

Standar Kebersihan Cairan

Keandalan katup bergantung pada pengendalian kontaminasi:

• Kode kebersihan ISO 4406 minimum 18/16/13 untuk katup proporsional
• Filtrasi absolut 25 mikron untuk katup arah standar
• Penggantian elemen filter secara teratur berdasarkan tekanan diferensial

Pertanyaan yang Sering Diajukan

Apa perbedaan penerapan yang membedakan katup 5/2 dan 4/2?

Katup 5/2 menyediakan jalur pembuangan independen untuk setiap port silinder, memungkinkan kontrol kecepatan melalui pelambatan gas buang dan mencegah kontaminasi silang antara sirkuit pemanjang dan penarikan kembali. Katup 4/2 berbagi saluran pembuangan yang sama, menyederhanakan perpipaan tetapi membatasi fleksibilitas kontrol. Itu katup kontrol arah pneumatik 5/2 arah mendominasi aplikasi silinder kerja ganda; Katup 4/2 cocok untuk silinder kerja tunggal atau sistem hidraulik dengan saluran balik khusus.

Bagaimana perbandingan rentang aliran CETOP 3 dan CETOP 5?

Katup CETOP 3 menangani aliran maksimum 40 liter per menit, cocok untuk silinder kecil dan sirkuit pilot. CETOP 5 (ISO 4401-05, NFPA D05) menampung 80-120 liter per menit untuk aktuator industri menengah. Itu katup pengatur arah hidrolik cetop 3 spesifikasi mengoptimalkan ruang dan biaya untuk aliran di bawah 30 liter per menit; aliran yang lebih besar memerlukan antarmuka CETOP 5, 7, atau 8 dengan diameter port yang lebih besar.

Standar kelas isolasi apa yang berlaku untuk kumparan 24V DC?

Kumparan solenoid industri standar memenuhi Kelas F (suhu belitan maksimum 155°C) atau Kelas H (180°C). Itu katup kontrol arah solenoid 24v dc kumparan beroperasi dengan kenaikan suhu 80-100°C di atas suhu sekitar, memerlukan minimum Kelas F untuk lingkungan sekitar 50°C. Aplikasi tropis atau tugas berkelanjutan menentukan Kelas H untuk margin termal tambahan.

Standar keselamatan apa yang mengatur perangkat pengunci katup manual?

OSHA 1910.147 (Lockout/Tagout) dan ISO 14118 (Keselamatan Mesin) memerlukan isolasi mekanis positif selama pemeliharaan. Tuas katup pengatur arah manual dioperasikan konfigurasi untuk pengendalian energi berbahaya harus dilengkapi penahan yang dapat dikunci atau pegangan yang dapat dilepas untuk mencegah pengoperasian yang tidak disengaja atau tidak sah. Mekanisme penahan menahan gaya 200 Newton tanpa perubahan posisi.

Persyaratan penguat apa yang sesuai dengan katup arah proporsional?

Katup proporsional memerlukan amplifier elektronik yang mengubah sinyal perintah (0-10V atau 4-20mA) menjadi penggerak solenoid yang dikontrol arus. Itu katup kontrol arah proporsional tertutup tengah spesifikasi membutuhkan amplifier dengan frekuensi gentar (biasanya 100-250 Hz) mencegah spool sticking dan kompensasi deadband meningkatkan resolusi. Pemilihan amplifier sesuai dengan resistansi kumparan katup (biasanya 20-30 ohm) dan bandwidth respons yang diperlukan.

Kesimpulan

Memilih yang sesuai katup kontrol arah memerlukan analisis media fluida, kebutuhan aliran, metode aktuasi, dan presisi kontrol. Apakah menentukan katup kontrol arah pneumatik 5/2 arah untuk kontrol silinder, katup pengatur arah hidrolik cetop 3 untuk integrasi modular, katup kontrol arah solenoid 24v dc untuk otomatisasi kelistrikan, tuas katup kontrol arah manual dioperasikan untuk cadangan darurat, atau katup kontrol arah proporsional tertutup tengah untuk penentuan posisi yang presisi, spesifikasi teknis menentukan kinerja sistem.

Anhui Zhongjia Hydraulic Technology Co., Ltd. menyediakan desain dan manufaktur sistem hidrolik terintegrasi, memanfaatkan kelangsungan industri selama hampir 20 tahun untuk mendukung aplikasi mesin otomotif dan pertanian.

Referensi

• Organisasi Internasional untuk Standardisasi, ISO 4401:2005, Tenaga fluida hidrolik - Katup kontrol arah empat port - Permukaan pemasangan
• National Fluid Power Association, NFPA/T2.6.1-2003, Tenaga fluida hidrolik - Katup - Permukaan pemasangan
• American National Standards Institute, ANSI B93.7-2005, Tenaga fluida hidrolik - Katup - Metode pengujian dan penyajian data kinerja
• Komisi Elektroteknik Internasional, IEC 60529:2013, Tingkat perlindungan yang diberikan oleh selungkup (Kode IP)
• Administrasi Keselamatan dan Kesehatan Kerja, 29 CFR 1910.147, Pengendalian energi berbahaya (lockout/tagout)
• American Society of Mechanical Engineers, ASME B93.113-2018, Tenaga fluida hidrolik - Katup - Metode pengujian dan penyajian data kinerja
